Fabrication de rivets semi-forés

rivets
semi-forés

Accueil > Nos Produits > Rivets semi-forés

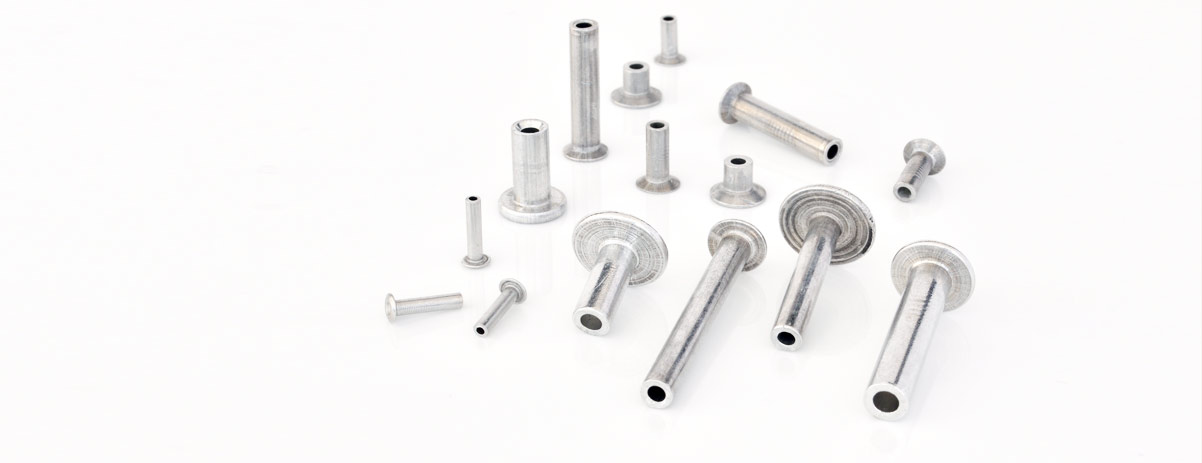

RIVETS SEMI-FORÉS

Les rivets semi-forés sont semblables aux rivets pleins, sauf qu’ils possèdent une partie interne creuse du côté opposé à la tête. Le but de cette forme est de réduire la force nécessaire au rivetage.
La puissance requise pour sertir un rivet semi-foré est environ 1/4 de celle requise pour un rivet plein.
Les rivets semi-forés peuvent également être utilisés comme pivots (recherche d’une articulation) puisque le gonflement du rivet ne s’effectue qu’à l’extrémité de la tige. Les rivets forés vont subir une étape supplémentaire pendant le processus de frappe à froid : un trou cylindrique va percer le rivet de part en part.

TÊTE GOUTTE DE SUIF

ALUMINIUM, ACIER, LAITON, CUIVRE, INOX

Voir le détail

F Ø Corps	A Ø Tête	B épaisseur Tête	C longueur du corps	D profondeur de filage	E Ø INTéRIEUR DU FILAGE
1,5 (1,5 - 0,1)	3,0 ± 0,15	0,7 ± 0,10	3 - 12	1,5 - 0,5	1,0 - 0,09
2,0 (2,0 - 0,1)	4,0 ± 0,15	0,7 ± 0,10	2 - 30	3,0 - 0,5	1,3 - 0,09
2,5 (2,5 - 0,1)	5,0 ± 0,15	0,8 ± 0,13	3 - 30	3,5 - 0,5	1,6 - 0,09
3,0 (3,0 - 0,1)	5,5 ± 0,15	0,9 ± 0,13	4 - 50	4,5 - 0,7	2,0 - 0,09
4,0 (3,9 - 0,1)	7,9 ± 0,20	1,0 ± 0,13	4 - 50	5,5 - 0,7	2,7 - 0,09
5,0 (4,9 - 0,1)	8,5 ± 0,20	1,5 ± 0,13	5 - 55	6,0 - 0,7	3,5 - 0,12
6,0 (5,9 - 0,1)	10,0 ± 0,20	1,5 ± 0,13	6 - 55	6,0 - 0,7	4,2 - 0,12

TÊTE PLATE

ALUMINIUM, ACIER, LAITON, CUIVRE, INOX

Voir le détail

F Ø Corps	A Ø Tête	B épaisseur Tête	C longueur du corps	D profondeur de filage	E Ø INTéRIEUR DU FILAGE
1,5 (1,5 - 0,1)	3,0 ± 0,15	0,5 ± 0,10	3 - 12	1,5 - 0,5	1,0 - 0,09
2,0 (2,0 - 0,1)	3,5 ± 0,15	0,5 ± 0,10	2 - 30	3,0 - 0,5	1,3 - 0,09
2,5 (2,5 - 0,1)	5,0 ± 0,15	0,5 ± 0,13	3 - 30	3,5 - 0,5	1,6 - 0,09
3,0 (3,0 - 0,1)	5,5 ± 0,15	0,5 ± 0,13	4 - 35	4,5 - 0,7	2,0 - 0,09
4,0 (3,9 - 0,1)	7,6 ± 0,20	0,5 ± 0,13	4 - 45	5,5 - 0,7	2,7 - 0,09
5,0 (4,9 - 0,1)	8,5 ± 0,20	1,0 ± 0,13	5 - 50	6,0 - 0,7	3,5 - 0,12
6,0 (5,9 - 0,1)	10,0 ± 0,25	1,0 ± 0,13	6 - 55	6,0 - 0,7	4,2 - 0,12

TÊTE RONDE

ALUMINIUM, ACIER, LAITON, CUIVRE, INOX

Voir le détail

F Ø Corps	A Ø Tête	B épaisseur Tête	C longueur du corps	D profondeur de filage	E Ø INTéRIEUR DU FILAGE
1,5 (1,5 - 0,1)	3,0 ± 0,15	1,0 ± 0,10	3 - 12	1,5 - 0,5	1,0 - 0,09
2,0 (2,0 - 0,1)	3,5 ± 0,15	1,5 ± 0,10	2 - 30	3,0 - 0,5	1,3 - 0,09
2,5 (2,5 - 0,1)	5,0 ± 0,15	1,8 ± 0,13	3 - 30	3,5 - 0,5	1,6 - 0,09
3,0 (3,0 - 0,1)	5,5 ± 0,15	2,0 ± 0,13	4 - 35	4,5 - 0,7	2,0 - 0,09
4,0 (3,9 - 0,1)	7,6 ± 0,20	3,0 ± 0,13	4 - 45	5,5 - 0,7	2,7 - 0,09
5,0 (4,9 - 0,1)	8,5 ± 0,20	4,0 ± 0,13	5 - 50	6,0 - 0,7	3,5 - 0,12
6,0 (5,9 - 0,1)	10,0 ± 0,25	4,5 ± 0,13	6 - 55	6,0 - 0,7	4,2 - 0,12

TÊTE FRAISÉE À 90°

ALUMINIUM, ACIER, LAITON, CUIVRE, INOX

Voir le détail

F Ø Corps	A Ø Tête	B épaisseur Tête	C longueur du corps	D profondeur de filage	E Ø INTéRIEUR DU FILAGE
1,5 (1,5 - 0,1)	3,0 ± 0,20	0,75 ± 0,15	4 - 15	1,5 ± 0,5	1,0 ± 0,10
2,0 (2,0 - 0,1)	4,0 ± 0,15	1,00 ± 0,10	3 - 80	3,0 - 0,5	1,3 - 0,09
2,5 (2,5 - 0,1)	5,0 ± 0,15	1,25 ± 0,13	3 - 80	3,5 - 0,5	1,6 - 0,09
3,0 (3,0 - 0,1)	6,0 ± 0,15	1,50 ± 0,13	3 - 80	4,5 - 0,7	2,0 - 0,09
4,0 (3,9 - 0,1)	8,0 ± 0,20	2,00 ± 0,13	4 - 60	5,5 - 0,7	2,7 - 0,09
5,0 (4,9 - 0,1)	10,0 ± 0,20	2,50 ± 0,13	5 - 60	6,0 - 0,7	3,5 - 0,12
6,0 (5,9 - 0,1)	12,0 ± 0,25	3,00 ± 0,13	6 - 60	6,0 - 0,7	4,2 - 0,12

RIVETS PLEINS, SEMI-FORÉS ET FORÉS

Un rivet est un élément d'assemblage permanent fabriqué selon le principe de la frappe à froid.

DEGOMETAL propose trois types de rivets : les rivets pleins, les rivets semi-forés et les rivets forés.

Le rivet plein se présente sous la forme d'une tige cylindrique pleine, munie à l'une de ses extrémités, d'une "tête" qui peut être Ronde, Plate ou Fraisée. Sa longueur est ajustée à l’épaisseur de l’assemblage.

Le rivet semi-foré ou foré subit une étape supplémentaire lors de la frappe avec la création d'un trou cylindrique plus ou moins profond sur la partie opposée à la tête.

LES DIFFERENTES FORMES DE TETES

CARACTERISTIQUES DIMENSIONNELLES

A (mm)	Diamètre de la tête
B (mm)	Épaisseur de la tête
D (mm)	Profondeur de filage
E (mm)	Diamètre intérieur du filage
C (mm)	Longueur du corps
F (mm)	Diamètre du corps

Dimensions disponibles

Diamètres	de 1 à 10 mm
Longueurs	de 3 à 100 mm
Matières proposées	Aluminium, Acier, Inox, Laiton, Cuivre
Formes de tête	Goutte de suif, Plate, Ronde, Fraisée

Correspondance Type / Diamètre

TYPE	Ø (mm)
1P	10
2P	8
3P	7
4P	6
6P	5
9P	4
11P	3
13P	2,5
14P	2

Ex: 4P 10 -> Ø 6 x 10

Comment déterminer la bonne longueur d'un rivet*

Cas des rivets en Aluminium dans un assemblage en Aluminium.

F DIAMETRE RIVET (mm)	k DÉPASSEMENT (mm)
3	4,5
4	6
5	7,5
6	9

c = k + épaisseur à sertir

Description de la pose

Les éléments à riveter doivent être percés au préalable de façon à pouvoir y insérer la tige du rivet.

L’extrémité de la tige est aplatie et élargie par écrasement, pour solidariser les éléments qu'on veut riveter ensemble : c'est le principe du rivetage.
